[Terraform] Module & Runner

6. 모듈

테라폼으로 인프라와 서비스를 관리하면 시간이 지날수록 구성이 복잡해지고 관리하는 리소스가 늘어나게 된다. 테라폼의 구성 파일과 디렉터리 구성에는 제약이 없기 때문에 단일 파일 구조상에서 지속적으로 업데이트할 수 있지만, 다음과 같은 문제가 발생한다.

• 테라폼 구성에서 원하는 항목을 찾고 수정하는 것이 점점 어려워짐
• 리소스들 간의 연관 관계가 복잡해질수록 변경 작업의 영향도를 분석하기 위한 노력이 늘어남
• 개발/스테이징/프로덕션 환경으로 구분된 경우 비슷한 형태의 구성이 반복되어 업무 효율이 줄어듦
• 새로운 프로젝트를 구성하는 경우 기존 구성에서 취해야 할 리소스 구성과 종속성 파악이 어려움

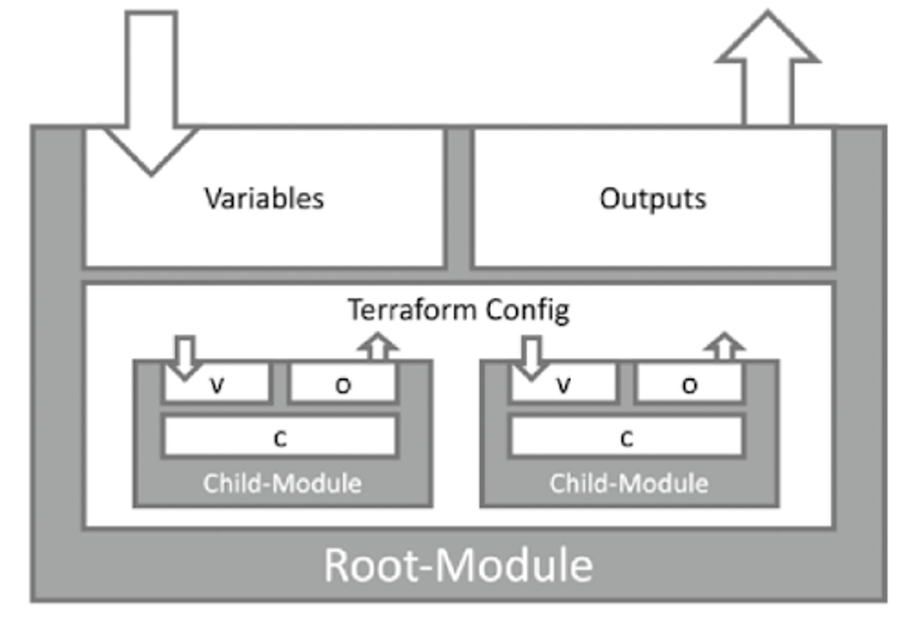

모듈은 루트 모듈과 자식 모듈로 구분된다

• 루트 모듈 Root Module : 테라폼을 실행하고 프로비저닝하는 최상위 모듈
• 자식 모듈 Chile Module : 루트 모듈의 구성에서 호출되는 외부 구성 집합

모듈은 테라폼 구성의 집합이다. 테라폼으로 관리하는 대상의 규모가 커지고 복잡해져 생긴 문제를 보완하고 관리 작업을 수월하게 하기 위한 방안으로 활용

• 관리성 : 모듈은 서로 연관 있은 구성의 묶음이다. 원하는 구성요소를 단위별로 쉽게 찾고 업데이트할 수 있다. 모듈은 다른 구성에서 쉽게 하나의 덩어리로 추가하거나 삭제할 수 있다. 또한 모듈이 업데이트되면 이 모듈을 사용하는 모든 구성에서 일관된 변경 작업을 진행할 수 있다.
• 캡슐화 : 테라폼 구성 내에서 각 모듈은 논리적으로 묶여져 독립적으로 프로비저닝 및 관리되며, 그 결과는 은닉성을 갖춰 필요한 항목만을 외부에 노출시킨다.
• 재사용성 : 구성을 처음부터 작성하는 것에는 시간과 노력이 필요하고 작성 중간에 디버깅과 오류를 수정하는 반복 작업이 발생한다. 테라폼 구성을 모듈화하면 이후에 비슷한 프로비저닝에 이미 검증된 구성을 바로 사용할 수 있다.
• 일관성과 표준화 : 테라폼 구성 시 모듈을 활용하는 워크플로는 구성의 일관성을 제공하고 서로 다른 환경과 프로젝트에도 이미 검증한 모듈을 적용해 복잡한 구성과 보안 사고를 방지할 수 있다

6-1. 모듈 작성 기본 원칙

• 기본 원칙 : 모듈은 대부분의 프로그래밍 언어에서 쓰이는 라이브러리나 패키지와 역할이 비슷하다
  • 모듈 디렉터리 형식을 terraform-<프로바이더 이름>-<모듈 이름> 형식을 제안한다. 이 형식은 Terraform Cloud, Terraform Enterprise에서도 사용되는 방식으로 1) 디렉터리 또는 레지스트리 이름이 테라폼을 위한 것이고, 2) 어떤 프로바이더의 리소스를 포함하고 있으며, 3) 부여된 이름이 무엇인지 판별할 수 있도록 한다.
  • 테라폼 구성은 궁극적으로 모듈화가 가능한 구조로 작성할 것을 제안한다. 처음부터 모듈화를 가정하고 구성파일을 작성하면 단일 루트 모듈이라도 후에 다른 모듈이 호출할 것을 예상하고 구조화할 수 있다. 또한 작성자는 의도한 리소스 묶음을 구상한 대로 논리적인 구조로 그룹화할 수 있다.
  • 각각의 모듈을 독립적으로 관리하기를 제안한다. 리모트 모듈을 사용하지 않더라도 처음부터 모듈화가 진행된 구성들은 떄로 루트 모듈의 하위 파일 시스템에 존재하는 경우가 있다. 하위 모듈 또한 독립적인 모듈이므로 루트 모듈 하위에 두기보다는 동일한 파일 시스템 레벨에 위치하거나 별도 모듈만을 위한 공간에서 불러오는 것을 권장한다. 이렇게 하면 VCS를 통해 관리하기가 더 수월하다.
  • 공개된 테라폼 레지스트리의 모듈을 참고하기를 제안한다. 대다수의 테라폼 모듈은 공개된 모듈이 존재하고 거의 모든 인수에 대한 변수 처리, 반복문 적용 리소스, 조건에 따른 리소스 활성/비활성 등을 모범 사례로 공개해두었다. 물론 그대로 가져다 사용하는 것보다는 프로비저닝하려는 상황에 맞게 참고하는 것을 권장한다.
  • 작성된 모듈은 공개 또는 비공개로 게시해 팀 또는 커뮤니티와 공유하기를 제안한다. 모듈의 사용성을 높이고 피드백을 통해 더 발전된 모듈을 구성할 수 있는 자극이 된다.

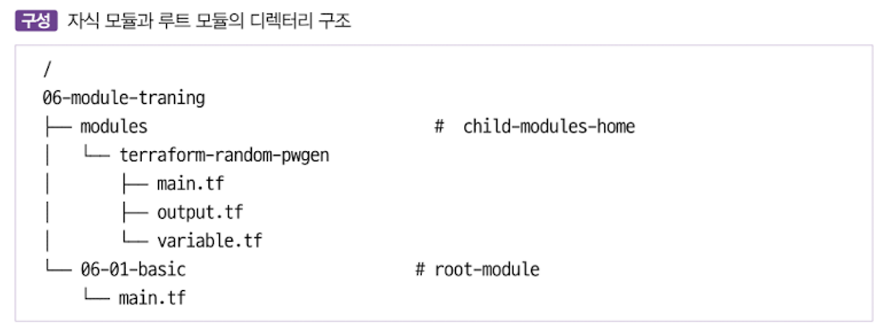

  • 모듈을 독립적으로 관리하기 위해 디렉터리 구조를 생성할 때 모듈을 위한 별도 공간을 생성하는 방식으로 진행한다. 특정 루트 모듈 하위에 자식 모듈을 구성하는 경우 단순히 복잡한 코드를 분리하는 요도로 명시되며 종속성이 발생하므로 루트 모듈 사이에 모듈 디렉터리를 지정한다. 아래 구성의 예.
• 아래와 같은 기본 작성 원칙을 제안함





6.2 모듈화 해보기

• 모듈의 기본적 구조는 테라폼 구성으로 입력 변수를 구성하고 결과를 출력하기 위한 구조로 구성한다.

• ‘모듈화’라는 용어는 이런 구조를 재활용하기 위한 템플릿 작업을 말한다.
• 애플리케이션 개발시에도 자주 사용되는 용어로 테라폼은 작성된 모듈을 다른 루트 모듈에서 가져다 사용하며 이를 통해 재사용성과 표준화 구조를 구성할 수 있다.



실습은 아래와 같다.

# 자식 모듈 작성
module "mypw1" {
  source = "../modules/terraform-random-pwgen"
}

module "mypw2" {
  source = "../modules/terraform-random-pwgen"
  isDB   = true
}

output "mypw1" {
  value  = module.mypw1
}

output "mypw2" {
  value  = module.mypw2
}

# 자식 모듈 호출
terraform init && terraform plan && terraform apply -auto-approve
Apply complete! Resources: 2 added, 0 changed, 0 destroyed.
Outputs:
mypw1 = {
  "id" = "equipped-mustang"
  "pw" = "OXST1EYqQc"
}
mypw2 = {
  "id" = "diverse-impala"
  "pw" = "y8mEbOJhS6dCTiK#"
}

# 확인
terraform state list

# tfstate에 모듈 정보 확인 : VSCODE에서 terraform.tfstate 파일 확인
cat terraform.tfstate | grep module

# terraform init 시 생성되는 modules.json 파일 확인
tree .terraform
.terraform
├── modules
│   └── modules.json
...

## 모듈로 묶여진 리소스는 module이라는 정의를 통해 단순하게 재활용하고 반복 사용할 수 있다.
## 모듈의 결과 참조 형식은 module.<모듈 이름>.<output 이름>으로 정의된다.
cat .terraform/modules/modules.json | jq
{
  "Modules": [
    {
      "Key": "",
      "Source": "",
      "Dir": "."
    },
    {
      "Key": "mypw1",
      "Source": "../modules/terraform-random-pwgen",
      "Dir": "../modules/terraform-random-pwgen"
    },
    {
      "Key": "mypw2",
      "Source": "../modules/terraform-random-pwgen",
      "Dir": "../modules/terraform-random-pwgen"
    }
  ]
}

# graph 확인
terraform graph > graph.dot



6.3 모듈 사용 방식

모듈과 프로바이더

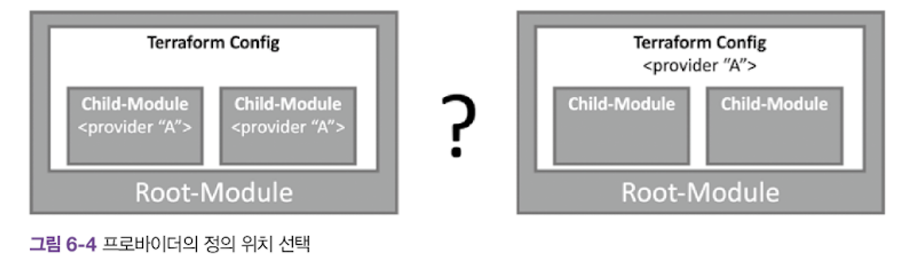

모듈에서 사용되는 모든 리소스는 관련 프로바이더의 정의가 필요하다. 여기서 사용자는 프로바이더 정의를 모듈 안 or 밖 고민



유형 1. 자식 모듈에서 프로바이더 정의

• 모듈에서 사용하는 프로바디어 버전과 구성 상세를 자식 모듈에서 고정하는 방법이다.
  • 프로바이더 버전과 구성에 민감하거나, 루트 모듈에서 프로바이더 정의 없이 자식 모듈이 독립적인 구조일 때 고려할 방법이다
  • 하지만 동일한 프로바이더가 루트와 자식 양쪽에 또는 서로 다른 자식 모듈에 버전 조건 합의가 안 되면, 오류가 발생하고 모듈에 반복문을 사용할 수 없다는 단점이 있으므로 잘 사용하지 않는다.

유형 2. 루트 모듈에서 프로바이더 정의(실습)

• 자식 모듈은 루트 모듈의 프로바이더 구성에 종속되는 방식이다.
• 디렉터리 구조로는 분리되어 있지만 테라폼 실행 단계에서 동일 계층으로 해석되므로 프로바이더 버전과 구성은 루트 모듈의 설정이 적용된다. 프로바이더를 모듈 내 리소스와 데이터 소스에 일괄 적용하고, 자식 모듈에 대한 반복문 사용에 자유로운 것이 장점이다. 자식 모듈에 특정 프로바이더 구성의 종속성은 반영할 수 없으므로 자식 모듈을 프로바이더 조건에 대해 기록하고, 자식 모듈을 사용하는 루트 모듈에서 정의하는 프로바이더에 맞게 업데이트 해야 한다.
• 다음은 동일한 모듈에 사용되는 프로바이더 조건이 다른 경우 각 모듈별로 프로바이더를 맵핑하는 방안이다.
• 리소스와 데이터 소스에 provider 메타인수로 지정하는 방식과 비슷하나 모듈에는 다수의 프로바이더가 사용될 가능성이 있으므로 map 타입으로 구성하는 provider로 정의한다. 실습을 위한 디렉터리 구성의 예는 다음과 같다.

디렉터리 생성 및 06-module-traning/modules/terraform-aws-ec2/main.tf variable.tf output.tf 파일 생성

mkdir -p 06-module-traning/modules/terraform-aws-ec2/
cd 06-module-traning/modules/terraform-aws-ec2/
touch main.tf variable.tf output.tf

terraform {
  required_providers {
    aws = {
      source = "hashicorp/aws"
    }
  }
}

resource "aws_default_vpc" "default" {}

data "aws_ami" "default" {
  most_recent = true
  owners      = ["amazon"]

  filter {
    name   = "owner-alias"
    values = ["amazon"]
  }

  filter {
    name   = "name"
    values = ["amzn2-ami-hvm*"]
  }
}

resource "aws_instance" "default" {
  depends_on    = [aws_default_vpc.default]
  ami           = data.aws_ami.default.id
  instance_type = var.instance_type

  tags = {
    Name = var.instance_name
  }
}

# variable.tf
variable "instance_type" {
  description = "vm 인스턴스 타입 정의"
  default     = "t2.micro"
}

variable "instance_name" {
  description = "vm 인스턴스 이름 정의"
  default     = "my_ec2"
}

# output.tf
output "private_ip" {
  value = aws_instance.default.private_ip
}

작성된 모듈을 사용할 루트 모듈 디렉터리 생성 및 파일 생성

mkdir -p 06-module-traning/multi_provider_for_module/
cd 06-module-traning/multi_provider_for_module/
touch main.tf output.tf

# main.tf
provider "aws" {
  region = "ap-southeast-1"
}

provider "aws" {
  alias  = "seoul"
  region = "ap-northeast-2"
}

module "ec2_singapore" {
  source = "../modules/terraform-aws-ec2"
}

module "ec2_seoul" {
  source = "../modules/terraform-aws-ec2"
  providers = {
    aws = aws.seoul
  }
  instance_type = "t3.small"
}

# output.tf
output "module_output_singapore" {
  value = module.ec2_singapore.private_ip
}

output "module_output_seoul" {
  value = module.ec2_seoul.private_ip
}

실행

#
cd 06-module-traning/multi_provider_for_module/
terraform init
cat .terraform/modules/modules.json | jq

#
terraform apply -auto-approve
terraform output
terraform state list
terraform state show module.ec2_seoul.data.aws_ami.default
terraform state show module.ec2_singapore.data.aws_ami.default

# tfstate에 모듈 정보 확인 : VSCODE에서 terraform.tfstate 파일 확인
cat terraform.tfstate | grep module

# graph 확인
terraform graph > graph.dot

# aws cli로 ec2 확인
aws ec2 describe-instances --region ap-northeast-2 --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text
aws ec2 describe-instances --region ap-southeast-1 --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text

# 실습 완료 후 리소스 삭제
terraform destroy -auto-approve



모듈 반복문

• 모듈 또한 리소스에서 반복문을 사용하듯 구성할 수 있다.
• 모듈이라는 리소스 정의 묶음을 원하는 수량으로 프로비저닝할 수 있으므로 모듈 없이 구성하는 것과 대비해 리소스 종속성 관리와 유지 보수에 장점이 있다. count를 사용한 반복문 사용은 리소스에서의 사용 방식처럼 module 블록 내에 선언한다.

provider "aws" {
  region = "ap-northeast-2"
}

module "ec2_seoul" {
  count  = 2
  source = "../modules/terraform-aws-ec2"
  instance_type = "t3.small"
}

output "module_output" {
  value  = module.ec2_seoul[*].private_ip
}



#
cd 06-module-traning/module_loop_count/
terraform init
cat .terraform/modules/modules.json | jq

#
terraform apply -auto-approve
terraform output
terraform state list

# tfstate에 모듈 정보 확인 : VSCODE에서 terraform.tfstate 파일 확인
cat terraform.tfstate | grep module

# graph 확인
terraform graph > graph.dot

# aws cli로 ec2 확인
aws ec2 describe-instances --region ap-northeast-2 --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text

# 실습 완료 후 리소스 삭제
terraform destroy -auto-approve



• 모듈 묶음에 일관된 구성과 구조로 프로비저닝이 되는 경우라면 count가 간편한 방안이지만, 동일한 모듈 구성에 필요한 인수 값이 다르다면 for_each를 활용한다.



6.4 모듈 소스 관리

• Module 블록에 정의된 소스 구성으로 모듈의 코드 위치를 정의한다. terraform init을 수행할 때 지정된 모듈을 다운로드해 사용한다 - 링크
  • 로컬 디렉터리 경로
  • 테라폼 레지스트리 Terraform Registry
  • 깃허브 Github
  • 비트버킷 Bitbucket
  • 깃 Generic Git Repository
  • HTTP URLs
  • S3 Bucket
  • GCS Bucket google cloud storage
• 테라폼 공식 문서 안내와 같이 루트 경로에 모듈을 배치하는 것 외에 패키지 하위 디렉터리 경로를 참조하는 것도 하나의 방안이다.

로컬 디렉터리 경로

• 로컬 경로를 지정할 때는 테라폼 레지스트리와 구분하기 위해 하위 디렉터리는 ./로, 상위 디렉터리는 ../로 시작한다.
• 대상 모듈은 이미 같은 로컬 파일 시스템에 존재하므로 다운로드 없이 바로 사용한다. 앞서 언급한 대로 재사용성이 고려된다면 상위 디렉터리에 별도 관리하는 것을 권장하고, 항상 루트 모듈과 함께 동작해야 하는 경우 하위 디렉터리에 모듈을 정의한다.
• 코드 예시) 작업 환경을 기준으로 하는 로컬 경로 상위에 위치한 모듈 경로 선언
• module "local_module" { source = "../modules/my_local_module" }

테라폼 레지스트리

• 테라폼 모듈 레지스트리는 테라폼의 프로토콜을 사용해 모듈을 사용하는 방식이다.
• 공개된 테라폼 모듈을 사용하거나 Terraform Cloud, Terraform Enterprise에서 제공되는 비공개 테라폼 모듈을 사용할 때 설정하는 소스 지정 방식이다.
• 공개된 모듈 - 링크 aws_vpc
• 공개된 테라폼 모듈을 source에 선언할 때는 <네임스페이스>/<이름>/<프로바이더> 형태로 설정한다.
• module "vpc" { source = "terraform-aws-modules/vpc/aws" version = "5.1.0" }



6.5 Terraform Runner

소개 : Terraform Pull Request Automation - Running Terraform Workflows with Ease - Link Github Blog

Welcome to Our Blog | Atlantis



공식 문서 참고하여 실습하며 연습이 필요함

git에 업로드 시 인프라에 자동 배포
